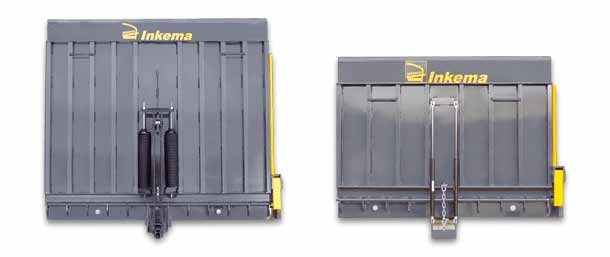

Pasarela abatible manual (Mod.: PA1)
Pasarela diseñada cumpliendo normativa UNE-EN 1398.
UtilizaciónLas pasarelas abatibles manuales INKEMA-PA1 están pensadas para instalarse en el extremo del muelle de carga, teniendo la posibilidad de un desplazamiento lateral que nos permite acceder a varios puntos de carga usando una misma pasarela. Así mismo tienen la ventaja que no necesitan ningún tipo de foso para su instalación.
Descripción
Están compuestas por una bastidor base sobre el que se aloja tanto la estructura superior como el sistema de compensación, dicho bastidor permite trasladar lateralmente todo el conjunto de la pasarela a lo largo de un rail.
 |
Composición
• BASTIDOR BASE: Formado por una sólida articulación sobre la que se aloja la estructura superior, tiene dos ruedas para permitir el desplazamiento lateral a través del rail, así como es el soporte para el alojamiento del sistema de compensación.
• ESTRUCTURA SUPERIOR: Articulada en el bastidor base, permite bascular y alcanzar la inclinación óptima para el trabajo de carga/descarga. Está compuesta por una chapa lagrimada bajo la que se fija una sólida estructura de perfiles.

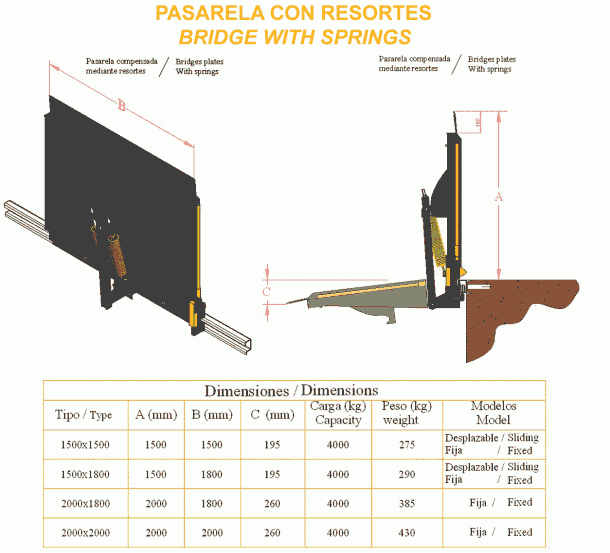

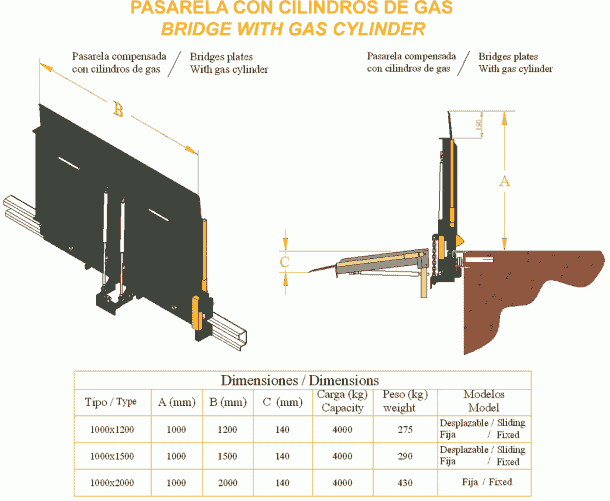

• SISTEMA DE COMPENSACIÓN: Formado tanto por el brazo de compensación como por los resortes que son lo que producen el esfuerzo necesario para que manualmente la pasarela pueda ser manipulada. Dependiendo de las dimensiones de la pasarela, el sistema de compensación estará formado por un sistema de resortes o por uno de cilindros de gas (ver cuadro dimensional).

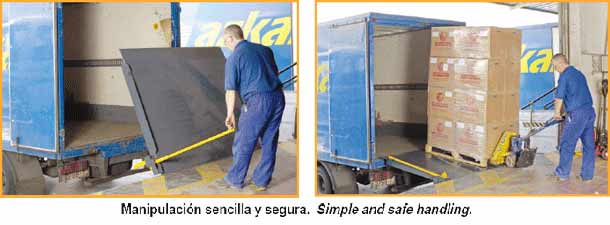

• SISTEMA DE MANIPULACIÓN Y BLOQUEO: Compuesto por una maneta y un pedal que combinándolos nos permiten o bien fijar la pasarela en su posición más elevada o bien manipular la misma para colocarla en posición de trabajo de una forma totalmente segura y sin esfuerzo.
Seguridad
Los sistemas de seguridad que contienen las pasarelas son:
• Pedal de seguridad y bloqueo.
• Zócalos laterales quita-miedos.
• Superficie superior lagrimada anti-deslizante.
• Banda de señalización de color amarilla/negra en las partes móviles.
